Wetterly hat geschrieben: 05 Jul 2025, 12:08
Ich hätte erwarte das ich ein kleinen „Tropfen“ Lot entfernen müsste wodurch die Verbindung dann
unterbrochen wird und ein kleines Loch in der Platine ensteht, und fertig!
Aber im Moment weiss ich leider nicht mehr Bescheid. Auf der Rückseite kann ich nicht sehen ob das so funktionieren würde!

ich sage da nur: Versuch macht kluch (wird im Deutschen "klug" geschrieben aber "kluch" ausgesprochen).
J8 müsste jetzt noch ein "Löthäubchen" haben. Den Löttropfen entfernen und wieder zusammenbauen.
Und sehen, was passiert ...
Ein Loch muss dabei nicht unbedingt entstehen.
Du siehst doch die Lötpunkte. Die sehen aus wie ein Schraubenkopf. (-).
Das - trennt die beiden Hälften. Ein Tropfen Lötzinn darauf stellt die Verbindung her. Umgekehrt wir durch Entfernen des Tropfens der Stromfluss unterbrochen. So jedenfalls mein Verständnis.

Vorweg: Ich habe den Umbau noch nie gemacht.

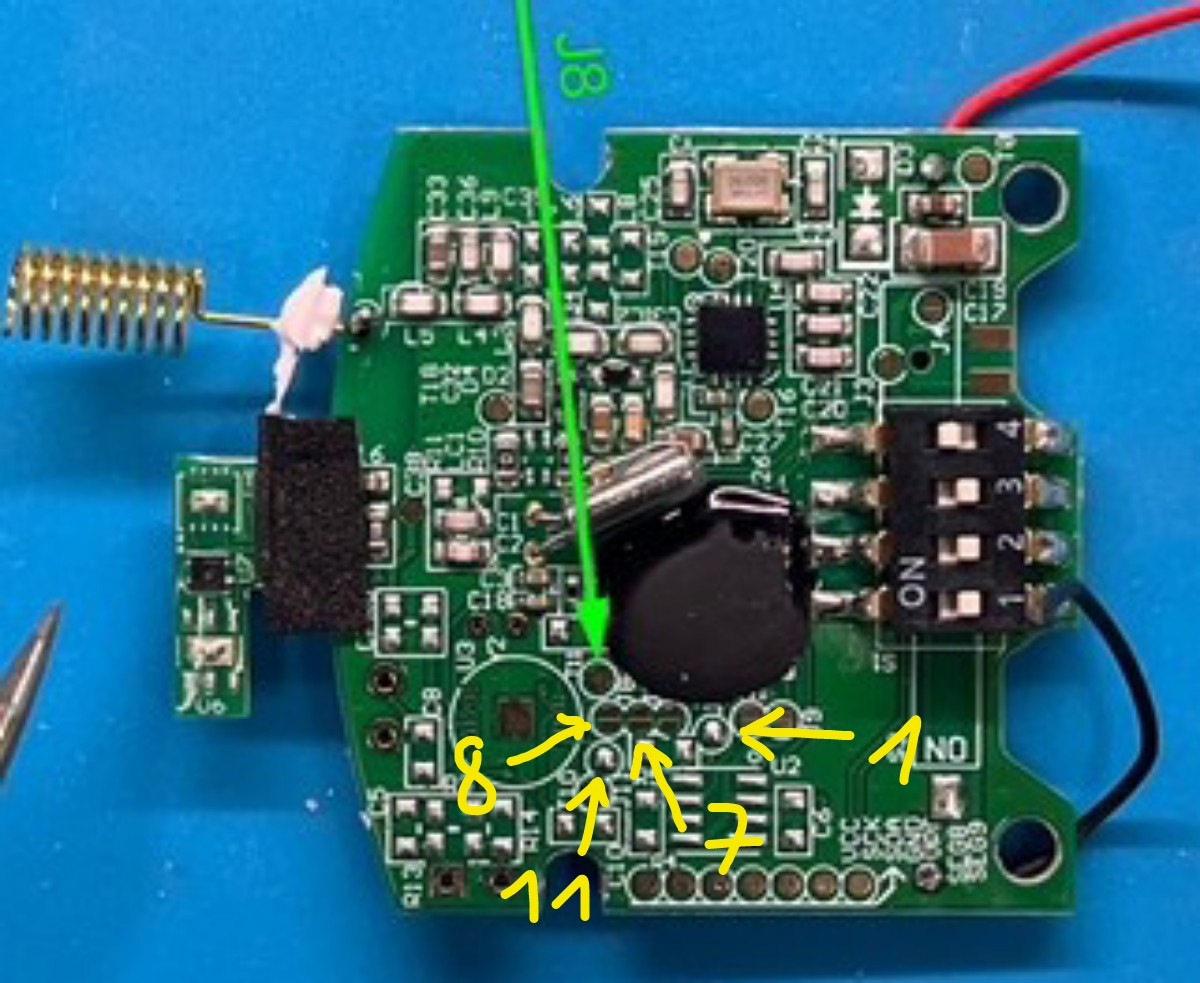

Deine Platine ist doch offensichtlich die neue Version (new PCB). Bei dieser muss nach der verlinkten Anleitung ein Lötpunkt gesetzt werden, nicht entfernt. Schau dir auch nochmal genau an, wo J8 ist. Nach meinem Verständnis ist es unter dem von dir mit grünem Pfeil markierten, der erste von den drei direkt nebeneinander. Direkt daneben ist J1 und unter J8 ist J11, beide haben jeweils den Lötpunkt für 868 MHz.

Schau dir die Anleitung nochmal genau an.

Gruß
Michael

SonneKF hat geschrieben: 05 Jul 2025, 14:53 Vorweg: Ich habe den Umbau noch nie gemacht.

Deine Platine ist doch offensichtlich die neue Version (new PCB). Bei dieser muss nach der verlinkten Anleitung ein Lötpunkt gesetzt werden, nicht entfernt. Schau dir auch nochmal genau an, wo J8 ist. Nach meinem Verständnis ist es unter dem von dir mit grünem Pfeil markierten, der erste von den drei direkt nebeneinander. Direkt daneben ist J1 und unter J8 ist J11, beide haben jeweils den Lötpunkt für 868 MHz.

Schau dir die Anleitung nochmal genau an.

Gruß
Michael

Ich denke, Du verwechselst da etwas und bringst Verwirrung ...
in einem Beitrag im wxforum.net hat ein Benutzer seine Vorgehensweise beschrieben:
"No I added J8. Per post #1 referring to converting WH31 to WH32 the J8 blob was removed. I was converting WH32 to WH31 (all Ecowitt) so added the J8 blob. "
Also, beim WH32 ist der J8 "blob" (Lötpunkt) NICHT geschlossen, bei einem WH31 ist er geschlossen.
Da @wetterly einen WH31 zum WH32 umwidmen will, muss der J8 Lötpunkt frei sein.

Schau dir mal das Foto von @wetterly an. Auf seiner Platine ist der Lötpunkt J8 aktuell frei. Sein Sensor verwendet das neue PCB Layout.

Beim alten PCB-Layout wäre es so, wie du es beschreibst.

Die Anleitung im von dir geposteten Link...
https://meshka.eu/Ecowitt/dokuwiki/doku ... ne_another
...unterscheidet genau diese zwei Fälle. Unter 1a muss ein Lötpunkt entfernt werden, unter 1b muss ein Lötpunkt gesetzt werden.

lassen wir doch die Ergebnisse sprechen:
wenn bei @wetterly im ursprümgöichen Zustand J8 nicht überbrückt ist, soll er ihn überbrücken; und wenn ein WH32 herauskommt, wissen wir es und müssen den WiKi-Text verständlicher gestalten ....

Noch ein Hinweis:
Ein Lötpunkt auf J8 ergibt laut Wiki einen WH32 indoor, auf J7 bekommt man einen WH32 outdoor.

Ich kann nur mitteilen, bis jetzt ist es mir nicht gelungen. Was mir aber aufgefallen ist das bei J8 kein sogenannten signifikanter "Schraubenschlitz" zu sehen war bevor ich anfing zu entlöten, ausser eine glatte Oberfläche. Die ich versucht habe zu entlöten wobei nur ein ganz wenig Lot entfernt wurde (Solder Wick und Flux FX800 zu benutzt), es ergab sich auch kein Löchlein oder einen geöffneten Schlitz wie erhofft woran man sehen konnte das da irgendwelche Verbindung aufgehoben wäre, um so einen WH32 zu erstellen! Nach den Zusammenbau des Sensor wurde er vom GW3000 noch immer wahrgenommen als einen WH31. Zum Glück habe ich die Platine noch nicht versaut bei diesen 1e Versuch. Einfach Schade das es nicht geklappt hat!

Was den Umbau angeht gibt es Momentan hier leider keine Eindeutige Lösungen anhand der verschiedenen Aussagen! Ich habe mir den Link des Mods natürlich auch angeschaut, für mich persönlich nicht nachvollziehbar wie es da umschrieben wird.

1b. WH31 –> WH32 (PCB new)
Das es sich in meinem Fall um eine neue PCB handelt ist mir schon klar geworden beim öffnen und das mein Sensor 868MHz ist auch, aber was ich mit nachfolgenden Info in Bezug auf J8 anfangen soll, keine Ahnung;
J1 = frequency ( not soldered = 915MHz, soldered = 868MHz)
J11 = with DCF receiver ( not soldered = yes, soldered = no )
Wenn das mal jemand erklären könnte!?
Un in der dritten Spalte steht ja genau soviel dergleichen!

Darum scheue ich mich ein wenig das Ding wieder erneut "aufzubrechen" und womöglich letztendlich die Platine zu zerstören weil ich ja nicht mit Sicherheit weiss was ich nun, wo, was löten/entlöten soll?

Hilfe indessen ist sehr willkommen

J11 und J1 passen bei dir, haben jeweils den Lötpunkt.

Du brauchst einen Lötpunkt auf J8 oder J7, je nachdem welchen WH32 du benötigst:
Ein Lötpunkt auf J8 ergibt laut Wiki einen WH32 indoor, auf J7 bekommt man einen WH32 outdoor.

Der grüne Pfeil von dir passt nicht.

Der grüne Pfeil von dir passt nicht.

Aha, OK!

J11 und J1 passen bei dir, haben jeweils den Lötpunkt.

Du brauchst einen Lötpunkt auf J8 oder J7, je nachdem welchen WH32 du benötigst:
Ein Lötpunkt auf J8 ergibt laut Wiki einen WH32 indoor, auf J7 bekommt man einen WH32 outdoor.

Weil ich Neueinsteiger bin und noch nicht so vertraut bin mit allem verstehe ich nicht ganz was du meinst mit "welchen WH32 du brauchst". Was gibt es denn da für ein Unterschied(e). Ich brauche Jedenfalls einen WH32 der mir die Aussentemperatur anzeigt in Drittanbieter apps wie SmartMixin, AWEKAS oder WU etc. Momentan sind das offene Stellen im UI, die Aussentemperatur wird nicht angezeigt. Das kommt das ich für die Aussentemperatur diesen WH31 benutze. In der Ecowitt app wird er angezeigt aber nicht bei den anderen.
Ich will diesen hack durchführen weil die WH32 leider hierzulande (z.B. Amazon.de) nicht zu kaufen ist, nur bei Ecowittshop oder Aliexpress wo ich nicht bestellen kan.

Wenn du noch etwas erläutern könntest bezüglich meiner Frage; welchen WH32 ich möchte und was dann die bessere Wahl ist!?
Vielen Dank im Voraus

Dann sollte es der "normale" WH32 outdoor sein den du brauchst, also laut Wiki J7.

Die Feinheiten zu den Sensorbezeichnungen kannst du im Wiki nachlesen.

Viel Erfolg!
